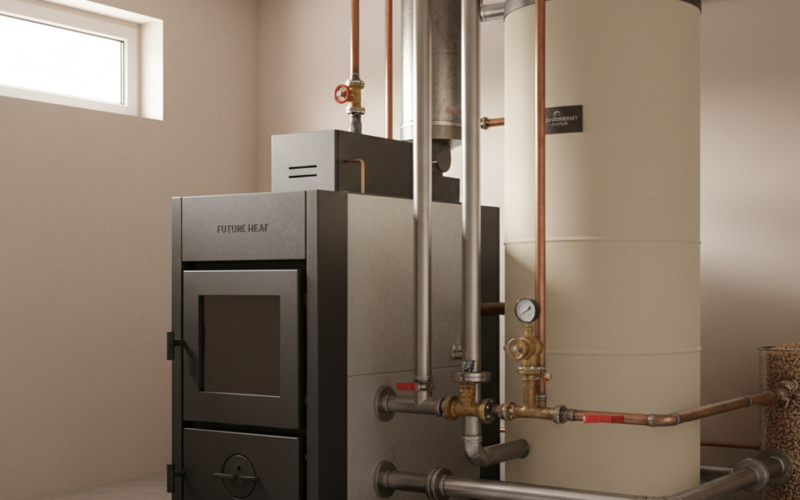

Схема подключения твердотопливного котла с буферной емкостью: без магии и лишних расходов
Расскажу по-человечески, как устроена схема подключения твердотопливного котла с буферной емкостью, зачем вообще нужен этот «бутыль» между котлом и радиаторами, и где пролегают подводные камни. Хотите поставить твердотопливный котел в доме, планируете буфер — не поленитесь разобраться с нюансами. Тут и экономия, и безопасность, и ваш личный комфорт зимой, когда за окном то дождь, то -20. Вот мой опыт монтажника и руководителя проектов — без рекламы и абстракций.
Зачем буферная емкость при твердотопливном котле?
Твердотопливный котел, по сути, «печка с моторчиком»: закинули дрова — пошел процесс. Но он работает строго в «своем» режиме, а тепло дому нужно то меньше, то больше. Буферная емкость, она же теплоаккумулятор, — это термос на систему. Пока котел жарит — он греет воду в буфере с запасом. Потом, когда топливо прогорело, дом ещё час-два получает тепло, а вы не бегаете ночью с дровами. Особенно актуально в межсезонье: на улице +3, котел греет как зимой, половина тепла — впустую. С буфером излишки складируются, что экономит топливо и повышает комфорт.
Что говорит практика: кейс из жизни
Реальный объект — дом 180 кв.м с комбинированным отоплением. Клиент хотел монтаж отопления с твердотопливным котлом 25 кВт. По расчету — с запасом, чтобы не зябко было. Участок — ровный, дом утеплен добротно (теплопотери в расчетах — около 13 кВт при -20°C наружной). Решение — буферная емкость на 800 л. Сделали гидравлический расчет: если без буфера — каждые 4-5 часов надо подбрасывать дрова. С буфером и теплоизоляцией — одной полной загрузки хватало на 10-11 часов при moderate минусе. Монтаж по нормам: циркуляционный насос, запорная арматура, байпас на аварийный слив. Фототчет по скрытым работам сделали — пригодился при сдаче объекта. В итоге: затраты больше на 100 тыс. руб., срок окупаемости по экономии дров — 2–2,5 сезона.
Какие бывают схемы подключения буферной емкости?
Схем несколько — выбор реально зависит от задач, состава семьи и бюджета:
- Классика: прямое включение — котел — насос — буфер — радиаторы. Работает просто, но без гибкой регулировки по контурам.
- Через коллекторы: к каждому устройству (бойлер, теплый пол, радиатор) — свой контур. Дороже (арматуры больше), но можно тонко настраивать температуру и сценарии работы. Нужно учесть расходы на монтаж отопления (цена вырастает на 30–40%).
- Простая схема: только радиаторы, для СМД (систем малого дома), где нужен только обогрев и нет бойлеров/теплых полов.
Где основные риски и на что смотреть в смете и проекте?
Начинать надо с норм и исходных условий. Вот мой принцип:
- Сначала проект (или хотя бы грамотная схема с расчетом теплопотерь, мощности котла и объема буфера).
- Проверяем: нужны ли отдельные контуры на бойлер ГВС и теплый пол (от этого зависит и арматура, и насосы — плюс 30-70 тыс. к смете).
- Фото скрытых работ: уклоны труб (>2%), изоляция стыков, правильность обвязки — без этого гарантии нет.
- Акт ввода в эксплуатацию, испытание системы под давлением — всё фиксируем.
Без этого легко попасть на «холодные углы», протечки или, что хуже, перегрев и аварии.
Взаимосвязь теплоизоляции и эффективности отопления
Много раз вижу, как люди ставят котел помощнее или буфер побольше, а стены и окна промерзают. Секрет простой: сначала качественная теплоизоляция стен, кровли, фундамента — это даст снижение расхода топлива на 20–40%! Например, в доме без утепленного чердака расход дров — 9 м³/зимний сезон, а с утеплителем 200 мм хватило и 5,5 м³ (цифры с реального объекта). Именно поэтому проекты всегда начинаются с оценки теплопотерь и выбора утепления.
Сравнение с альтернативными системами: когда что выгодно?
Помимо твердотопливного котла с буферной емкостью, есть и другие варианты:
- Электрокотел: удобно, чисто, но у вас должна быть выделенная мощность от 12–20 кВт; тариф — ключевой момент.
- Газовый котел: если есть магистраль — почти всегда выгоднее и проще (минус — бюрократия).
- Тепловой насос: самая «тёплая» автоматика, но высокие первичные вложения и проектные риски (важен грамотный теплотехнический расчет).
Выбор — не только по цене оборудования, но и по сервису и расходам на топливо. Сравнивайте расчетные расходы в сезон!
Автоматизация систем отопления — в помощь дачнику
Теперь почти на каждом объекте идет автоматизация: датчики, термостаты, даже Wi-Fi-управление. Особенно полезно, если в доме живут не всегда или часто приезжают на выходные. Можно задать режим по графику, снизить до +10°C в ваше отсутствие — и потом быстро прогреть. Автоматизация экономит до 20% расходов на топливо и убирает «человеческий фактор».
Нормативы, исполнительная документация и контроль качества
Ставить и переделывать — не одно и то же! Работайте только с теми, кто дает проект, исполнительную документацию, фото скрытых работ, и заключает договор на сервис. СНиП и СП — не формальность, а гарантия безопасности: от расчетов диаметров труб до требований по глубине прокладки и теплоизоляции трубопроводов. Помните: вся инженерия дома, будь то монтаж септика, монтаж дренажной системы или монтаж отопления, требует прозрачности и контроля!
Архитектурные особенности и их влияние на систему отопления
Высокие потолки, много окон, второй свет, открытая лестница — такие детали усиливают теплопотери и требуют серьезного подхода к монтажу отопления. Никогда не рассчитывайте систему «на глаз» — делайте хотя бы теплотехнический расчет (он реально недорогой, но сохранит ваш бюджет и нервы).
Что учитывать и как не попасть на лишние расходы: мой чек-лист
- Проверьте смету: все материалы, диаметры, арматура — расписано?
- Есть расчет мощности котла и объема буфера под ваш дом?
- Продуман ли сервис — есть ли договор на гарантийное обслуживание?
- Сделана ли фотофиксация скрытых работ?
- Автоматизация — что реально даст экономию, а что для галочки?
Действуйте по нормам. Сначала замеры и расчеты, затем проект, потом аккуратный монтаж и контроль — и только после этого запускайте систему, наблюдая первые недели особое внимание к температуре и расходу топлива. Тогда схема подключения твердотопливного котла с буферной емкостью будет работать долго и без сюрпризов.
Заключение
Если внедряете схема подключения твердотопливного котла с буферной емкостью, помните: вся система работает как единое целое — не должно быть слабых звеньев. Рационально подходите к утеплению, сметам, автоматике и контролю качества, тогда результат действительно оправдает все вложения. Подписывайтесь, задавайте вопросы — всегда расскажу по-честному, как сделать лучше!
