Таблица уклонов канализационных труб: как не напороться на ошибки

Если коротко: правильный уклон канализационной трубы — это не «брал из головы» число, а реальная гарантия, что все ваши сливы уйдут туда, куда нужно, без засоров и зловония. Основные цифры по уклонам зависят от диаметра трубы и типа канализации, а нормы давно прописаны в СП и СНиП. Нарушишь — замучаешься прочищать. Расскажу на реальных объектах, что делать с уклонами труб: на чём промахиваются даже опытные мастера, каких ошибок не допустить и как всё проконтролировать самому, если не хочется потом бегать с тросом и ведром.

Ключевые нормы: табличные значения — основа для расчёта

• Внутренняя канализация (пластик, частный дом):
  • Диаметр 50 мм — уклон 2,0 см/м (i=0,02)
  • Диаметр 110 мм — уклон 1,2 см/м (i=0,012)
• Наружная канализация:
  • Диаметр 150 мм — уклон 0,8 см/м
  • Диаметр 200 мм — уклон 0,7 см/м

Максимальный уклон не должен превышать 15 см/м, кроме коротких участков до 1,5 метра.

Почему уклон — не формальность, а главная защита от засоров

Канализационная труба должна быть смонтирована «с запасом» — не меньше нормы, иначе любые жиры, тряпки, бытовые отходы залипнут на стенках. Но если перестараться — получим обгон жидкости над твердыми фракциями и тот же засор, только с другой стороны. Оптимальная скорость потока — от 0,7 до 1,0 м/с, наполнение трубы 50–60% от диаметра. Это и есть залог самоочищения.

Жизнь по нормам: монтаж канализации в частном доме

Работаю по принципу: «нормы и контекст важнее громких слов в каталоге». Расчёт уклона беру из сводов правил, коррекции — только если на участке реально есть обоснование: рельеф, перепады, плотная застройка.

• Смета и спецификация — до копки или штробления, не после.
• Фотофиксация — обязательна для скрытых работ (до засыпки).
• Пилотный участок — тестирую сначала на коротком прямом отрезке с «теневым режимом» (залп из ведра воды, слежу по уровню, нет ли застойных зон).

Реальный кейс: монтаж септика и наружной канализации

В коттеджном посёлке клиент захотел «дёшево и быстро». Проложили 35 метров 110-й трубы к септику, привязались к минимальному уклону 12 мм/м. Траншею копали с учётом песчаной подушки, контролировали уклон лазерным нивелиром: на старте уклон — 1,2 см/м, на финише суммарный перепад — 42 см.

• Песчаное основание толщиной 10 см, обязательно пролили водой и уплотнили, чтобы избежать просадки.
• Соединения труб — только раструбные, без перекосов. Резинки смазаны глицерином для более плотной посадки.
• Контроль уровня после каждого третьего звена — не доверяйте «глазомеру».

Результат: за два года — ни одного засора, повод для обслуживания был только один раз после сильного дождя (засорился дождеприёмник).

Напоминаем про монтаж дренажной системы и ливневки

Проектируя канализацию, сразу продумывайте, куда денется вода с крыши и участка — иначе канализация будет работать на износ. Монтаж дренажной системы и ливнёвки обязателен при высоком уровне грунтовых вод и в местах с суглинком, иначе у фундамента заведётся новая «проблемная зона».

Влияние бытовых приборов и совмещённых стоков

Если у вас пара унитазов, душевая, стиральная и посудомойка — суммарный объём стоков внушительный. Диаметр внутренней ветки можно оставить 110 мм, но проверяйте суммарный расход: если планируется одновременное использование, уклон лучше брать с запасом (1,5–2,0 см/м). Для стиральных машин и кухонных стоков — пластик (ПВХ/ПП), чтобы не ловить жировые пробки.

Особенности наружной канализации: промерзание и утепление

Где зима — там и свои нюансы. Трубы кладём ниже уровня промерзания (уточняйте по СНиП по региону, обычно 1–1,7 м). Если всё-таки выше — утепляем или укладываем греющий кабель. По траншеям:

• Песчаная подушка — минимум 10 см.
• Без резких поворотов: каждый изгиб — потенциальное место для засора.
• Все переходы — только заводскими муфтами и переходниками.

Практика: на песчаных и супесчаных грунтах труба лежит ровно, на плывунах без нормальной подушки и дренажа будет гулять, получите обратный уклон и вечные аварии.

Правильное соединение труб разного диаметра

Иногда приходится стыковать 50 с 110, 110 с 150 — только через специальные адаптеры. Главный момент: меньшее в раструб большего, направление — «против потока». Не допускайте резких изменений уклона на соединениях.

Кейс из практики: одна из типовых ошибок — самодельный переход без заводской муфты. Итог: постоянные засоры на стыке. Исправили — уменьшили частоту аварий в 4 раза, на чистку теперь вызывают раз в год, а не каждый месяц.

Вентиляция — часто забываемый, но критически важный элемент

Отсутствие фановым стояка (выхода на крышу) = гарантированный запах в помещении. Срыв гидрозатворов происходит при большом сливе, без вентиляции — стоки идут «волной», вытягивают всю воду из сифона.

Рекомендую: для всех систем с двумя и более сантехническими приборами обязательно фан стояк, вывести его выше кровли минимум на 0,5 м.

Измерение и контроль: как не потерять уклон при монтаже

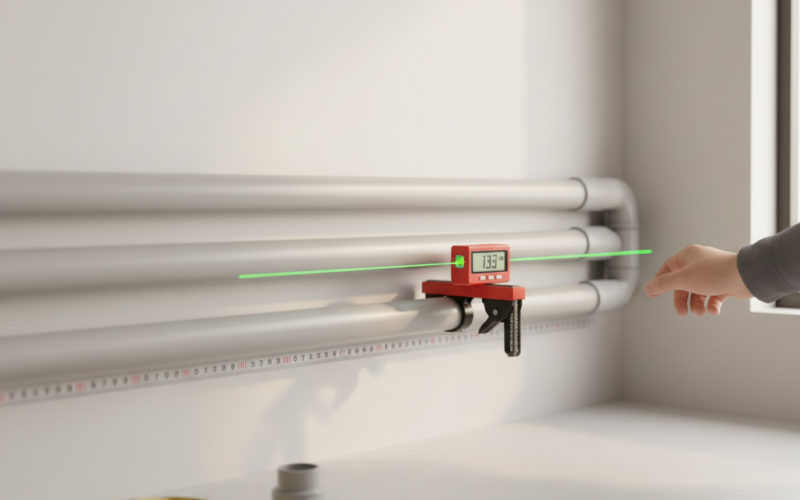

• Лазерный нивелир — точность до 1 мм на метр.
• Длинный уровень (2 метра и более) плюс уклономер для коротких участков.
• Верёвка между колышками — для «руководства к действию», но только на старте. Потом фиксируйте уклон визуально и измерительными приборами.

После сборки до засыпки — проливка воды во всю систему, смотрим работу всех приборов.

Монтаж отопления и другие инженерные сети: аналогии с уклонами

По монтажу отопления — с уклонами проще: там важнее перепады давления, воздушники, байпасы и контроль на каждом контуре. Несоблюдение минимального уклона — аварии редко (если только не гравитационная система), а вот при канализации — всегда. Поэтому уважение к смете, нормам и исполнительной документации — спасают семейный бюджет и нервы.

Топ-5 ошибок по уклонам — и как их избежать

1. Уклон меньше нормативного — железный повод для засоров и частых вскрытий.
2. Слишком большой уклон — поток делится, твёрдые частицы оседают в трубе.
3. Обратные и плавающие уклоны — признак плохой подготовки траншеи или небрежного монтажа.
4. Соединение труб разных диаметров без переходников — сразу получите локальный засор.
5. Отсутствие вентиляции — неприятный запах и проблемы с гидрозатвором.

Чек-лист: как проконтролировать монтаж канализации в частном доме

• Проверьте смету на наличие фотофиксации скрытых работ и исполнительной документации.
• Измерьте уклон перед засыпкой — не поленитесь проверить каждую ветку нивелиром или уровнем.
• Спрашивайте у монтажников — где допускаются отклонения и есть ли объяснение по каждому сложному участку.
• Убедитесь в наличии фановым стояка и задумайтесь о монтаж дренажной системы для дома.
• Планируйте регулярную видеоинспекцию — год-два после монтажа достаточно раз в год.

Заключение: монтаж — это не игра в угадай-ка

Таблица уклонов канализационных труб — не абстракция, а пошаговое руководство к долгой и спокойной эксплуатации. Следуйте нормам СНиП и СП, не экономьте на подготовке основания, контролируйте уклон на каждом этапе и не пренебрегайте проектной проработкой. Любая экономия или «на глазок» тут возвращается проблемами. Проверяйте смету и монтаж — и шанс столкнуться с засором или прорывом резко уменьшится.
Помните: любые вопросы по инженерным сетям — лучше решать до начала работ, а не после появления запаха в доме.
